کلینر

شرح

دستگاه کلینر HD از جمله ماشین آلات صنعتی است که در فرایند کاغذسازی مورد استفاده قرار می گیرد. این دستگاه به روش گریز از مرکز کار می کند. در واقع از این طریق ناخالصی های سنگین همانند شن و ماسه، خرده شیشه، چیپس ها و حتی ذرات آهنی را از سیال الیاف دار جدا می کند. به این ترتیب خمیر اولیه کاغذ برای ورود به مراحل بعدی شامل توربو سپراتور، دیفلیکر و ریفاینر آماده می شود.

مزایای استفاده از دستگاه کلینر

استفاده از این دستگاه به شما کمک می کند تا ناخالصی های بزرگ دز خمیر با غلظت بالا، پیش از ورود به دستگاه های بعدی که در خطوط کاغذسازی قرار گرفته اند، از خمیر کاغذ جدا شوند. به این ترتیب از آسیب دیدن این ماشین آلات جلوگیری می شود.

مشاهده کامل فرایند جداسازی و غربالگری ناخالصی ها از طریق آبنما (side glass) در این تجهیز امکان پذیر می باشد. همچنین برای آن که از دست رفتن الیاف به کمترین میزان برسد، تخلیه ناخالصی ها از تراپ آشغال (گلدان انتهایی)، با توجه به سرعت خط و تعداد کلینر های مورد استفاده شده به صورت دوره ای در طول روز انجام می شود. علاوه بر این، بدنه دستگاه نیز از جنس استیل ضد زنگ یا مواد مقاوم در برابر سایش ساخته شده است تا مقاومت آن در برابر رطوبت و سایش بیشتر شده و کارایی بهتری داشته باشد.

کاربرد کلینر در کاغذسازی

سوسپانسیون خمیر شیمیایی، خمیر مکانیکی و خطوط آماده سازی خمیر حاصل از کاغذهای بازیافتی، مهم ترین کاربردهای این دستگاه را تشکیل می دهند. جایگاه دستگاه کلینر غلظت بالا عموما بعد از دستگاه پالپر (خمیرسازی) است و خمیر خروجی آن ، برای اجرای اولین مرحله غربالگری به این دستگاه وارد می شود.

انواع دستگاه کلینر

به طور کلی کلینرها بسته به نحوه و مبنای عملکرد، به انواع و اقسام مختلفی تقسیم می شوند. در صنایع سلولزی و کاغذسازی، از کلینرهای سانتریفیوژی استفاده می شود که بر مبنای نیروی گریز از مرکز عمل می کنند. از این رو به آن ها «دستگاه غربالگر گریز از مرکز» نیز گفته می شود.

اغلب مدل های این دستگاه فاقد هرگونه اجزای جانبی و اضافی هستند و حتی بدون این قطعات نیز به خوبی عملکرد خود را به انجام می رسانده است. با این حال، در مدل های جدیدتر، موتور نیز به دستگاه اضافه شده که عملکرد آن را تقویت کرده است.

مبنای اصلی برای دسته بندی این دستگاه، غلظت خمیر می باشد. بر این اساس کلینرها به سه دسته زیر تقسیم می شوند:

• غلظت بالا (High Density)
• غلظت متوسط (Medium Density)
• غلظت پایین (Low Density)

هر یک از انواع دستگاه کلینر بسته به غلظت خمیر ورودی، ذرات اضافی را با ابعاد متفاوتی غربال می کند. این نکته بدین معنا است که هر چه غلظت خمیر بالاتر باشد، ذرات و ضایعات نیز سنگین تر و درشت تر خواهند بود. به این ترتیب ضایعات خروجی از دستگاه مدیوم کوچکتر از کلینرهای HD بوده و در دستگاه های غلظت پایین به کوچکترین حالت خود می رسد.

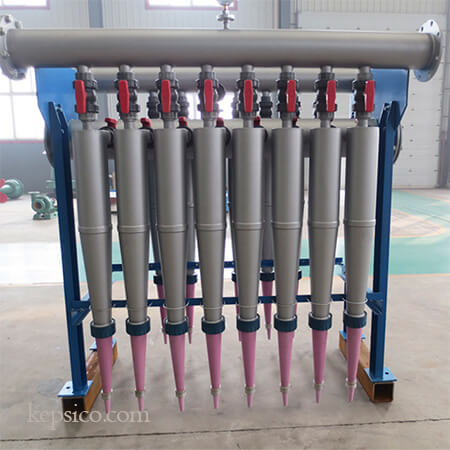

جایگاه نصب و قرارگیری کلینر در خطوط کاغذ

نصب و قرارگیری انواع مختلف این دستگاه در خطوط کاغذسازی به ترتیب از غلظت بالا شروع شده و به غلظت پایین منتهی می شود. در واقع در ابتدای خط تولید کاغذ دستگاه پالپر برای خمیرسازی و سپس کلینر غلظت بالا (CLEANER HD) نصب می شود.

پس از آن دستگاه هایی مثل فاین اسکرین و کورس اسکرین قرار می گیرند. پس از پالایش کردن خمیر توسط این ماشین آلات، از مدیوم کلینر (CLEANER MD) و کلینر غلظت پایین (CLEANER LD) استفاده می شود.

نحوه عملکرد

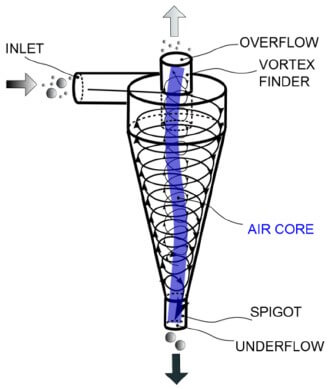

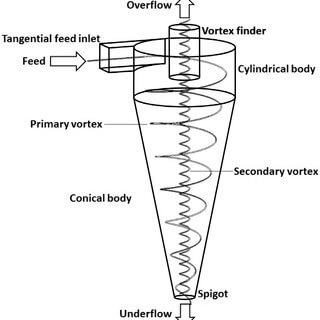

در بالای دستگاه های کلینر سانتریفیوژی، یک ورودی حلزونی شکل با زاویه 90 درجه نسبت به بدنه اصلی کلینر قرار دارد که خمیر کاغذ از طریق آن به داخل دستگاه راه می یابد. با توجه به ساختار و نوع طراحی حلزونی شکل و استوانه ای این دستگاه، خمیر وارد شده با فشار و سرعت مناسب شروع به چرخش و حرکت به صورت دورانی و گردان داخل استوانه کلینر می کند.

با این کار، نیروی گریز از مرکز داخل استوانه ایجاد شده و ذرات اضافی به سمت دیواره آن هدایت می شوند. شن ها و ذرات سنگینی که روی دیواره های کلینر بودند، در قسمت انتهایی که به صورت گلدان یا محل تخلیه خمیر هست، جهت دهی و در آن جا جمع آوری می شوند. هر از گاهی با توجه به درینی که توسط دستگاه و به صورت خودکار تنظیم می شود، دریچه تخلیه باز می شود و این شن ها از دستگاه خارج می شوند.

در نهایت، الیاف بکر یا همان درجه یک که اصطلاحا به آن ها الیاف فاین نیز گفته می شود، از میان گردابه ایجاد شده داخل استوانه و از طریق خروجی تعبیه شده در بالای کلینر خارج شده و وارد دستگاه بعدی می شوند.

قیمت دستگاه کلینر

همان طور که در این مطلب اشاره کردیم، انواع مختلفی از دستگاه کلینر وجود دارد که واحدهای تولیدی باید بسته به نوع نیاز و کاربرد خود، یک یا چند نمونه از آن ها را تهیه نمایند. قیمت هر یک از این دستگاه ها با دیگری متفاوت می باشد.

از طرف دیگر، این دستگاه ها از بهترین تامین کنندگان و برندهای خارجی خریداری شده و به دست واحدهای تولیدی فعال در داخل کشور می رسد. با توجه به نوسانات ارزی، امکان ارائه لیست قیمت به طور مستقیم وجود ندارد. جهت استعلام قیمت با کارشناسان ما تماس بگیرید.

خرید دستگاه کلینر

شرکت تدارک صنعت کاغذ کرمان از جمله برترین تامین کنندگان فعال در حوزه کاغذسازی است که انواع مواد شیمیایی، تجهیزات، ماشین آلات صنعتی و ملزومات مورد نیاز صنایع سلولزی را با بهترین کیفیت ارائه می دهد. با توجه به اهمیت استفاده از دستگاه کلینر در خط تولید کاغذ، این تجهیز نیز در لیست محصولات ارائه شده توسط این مجموعه قرار دارد. جهت کسب اطلاعات بیشتر، استعلام قیمت دستگاه کلینر و ثبت سفارش با ما تماس بگیرید.
